環境空氣VOCs在線GCMS自動監測系統解決方案
方案背景
2018年,國家發布了《2018年重點地區環境空氣揮發性有機物監測方案》,明確了78個城市均需開展手工監測工作,直轄市及省會城市強制要求自動監測的任務,并規定了檢測因子(PAMS物質為必測組分);同年,為統一規范監測方法,生態環境部首發環境空氣VOCs的自動監測的方法HJ 1010-2018《環境空氣揮發性有機物氣相色譜連續監測系統技術要求及檢測方法》,明確了技術要求和規范,為“監測方案”提供了技術支持。
2019上半年,生態環境部繼續發布了《2019年地級及以上城市環境空氣揮發性有機物監測方案》,將城市擴展至337個地級市,按各地市條件自主開展PAMS組分的監測工作,并規定了監測方法以GC-FID/MS為主。結合2019年5月國家發布的無組織排放標準GB 37822-2019 《揮發性有機物無組織排放控制標準》,至此,從國家層面已全面啟動從城市環境空氣基礎觀測到工業園區無組織VOCs排放的在線監測工作。
2020年2月18日,生態環境部又印發《2020年國家生態環境監測方案》,其中提及337個臭氧超標的地級以上城市需開展PAMS、NMHC、醛酮類有機物的監測,未超標則自行可選擇進行監測,全面開啟環境空氣揮發性有機物觀測。
我司積極響應政策要求,基于國標推薦方法GC-FID/MS針對城市站、背景站、企業邊界站、廠界站等推出了針對重點區域監測組分(NMHC、PAMS、TO-15、醛酮類、含硫有機物等)的在線監測系統。該系統針對臭氧前體物進行連續監測,主要監測117種揮發性有機物(C2-C5;C6-C12)。
方案概述
環境空氣VOCs在線GCMS自動監測系統可以連續自動測量100余種揮發性有機物,測量對象涵蓋了烴類、鹵代烴和含氧揮發性有機物等,具有響應時間快,靈敏度高等特點,適用于光化學煙霧監測、城市空氣復合污染成因研究等。
該系統采用低溫富集濃縮技術,全面滿足制冷溫度要求,結合氣相色譜/質譜法檢測大氣揮發性有機化合物VOCs的一體化在線測量設備。
該系統適用于揮發性有機物的在線分析,滿足環境空氣揮發性有機物的定性定量分析;并參照環保部《2018年重點地區環境空氣揮發性有機物監測方案》(環辦監測函〔2017〕2024 號)規定的VOCs在線監測設備的應用要求,儀器采用GC-MS/FID法。
方案構成
大氣揮發性有機物采用復疊制冷超低溫富集濃縮技術,電制冷方式,結合氣相色譜/質譜法檢測大氣揮發性有機化合物VOCs。采用雙通道采樣,雙色譜柱分離后分別進入氫離子化火焰檢測器(FID)和質譜(MS)進行檢測。

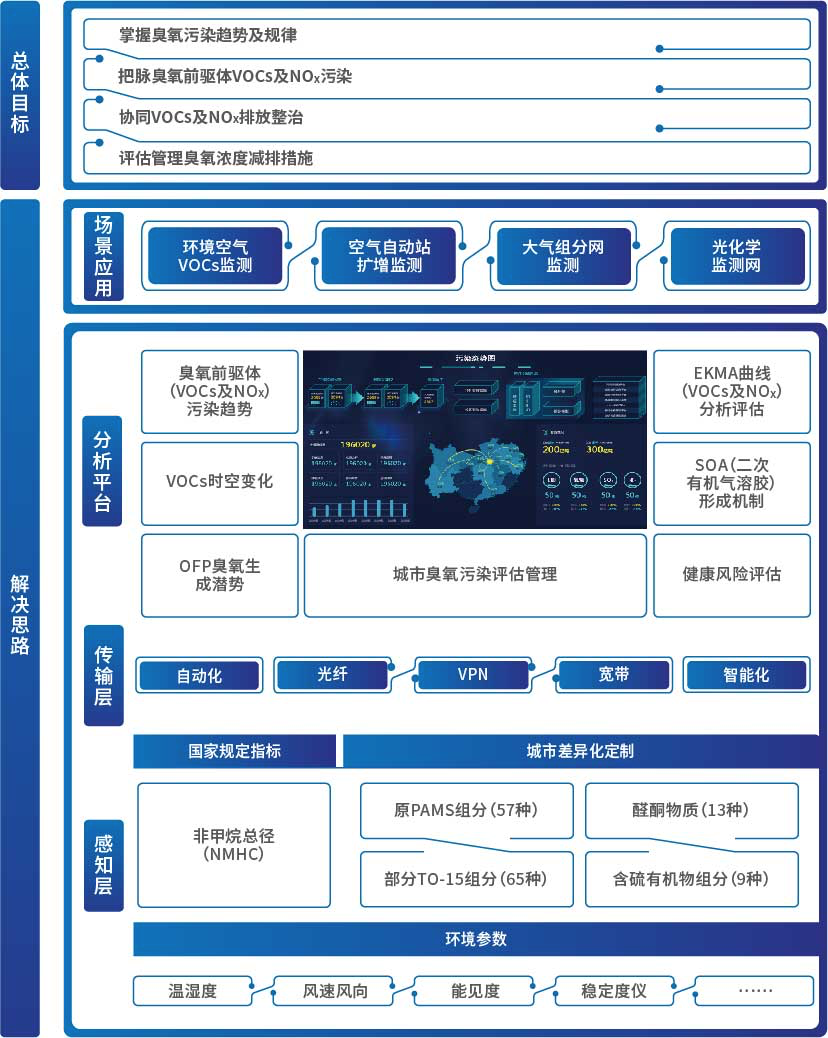

解決思路
